ZBWT系列三相三线220V/200V系统

发表时间:9/28/2021 1:56:17 PM
ZBWT系列三相三线220V/200V系统
ZBWT系列无触点稳压器专为三相220V和200V系统设计,三相三线无零线(可B相接地)或三相四线制。

电压双向补偿,解决电压过高过低的问题;
无触点、无碳刷、无机械、无马达,免维护;
动态响应及稳定速度快;
功率因数高;
效率高;
LCD参数显示、简单易懂;
RS232通讯接口,标准的MODBUS-RTU协议,可选TCP/IP接口,通过手机APP远程查看和控制。

输 入

稳压范围

三相三线(无零线)或三相四线220V±20%/200V±20%

频率

47Hz-63Hz

输 出

额定电压

三相三线(无零线)或三相四线220V/200V

稳压精度

±(1-5)%可选择(常规设定为±2%)

响应时间

快(20-100ms)

波形失真

不产生附加波形畸变(静态)

效率

≥98%

三相不平衡度

三相电压自动平衡

延时输出

先稳压再输出(保护设备不受冲击)

保 护

过压

输出相电压超过10%,切断输出或不间断转向旁路

欠压

输出相电压低于10%,切断输出或不间断转向旁路

缺相

具备(自动切断)

相序

具备(可关闭或打开该功能)

过载

数字检测,过载承受时间与过载电流大小成比例。

过流

数字检测和断路器双重保护

短路

数字检测和断路器双重保护

旁路

不间断自动旁路

指 示

电压

A、B、C、ΣABC三相分别具有真有效值LCD液晶显示

电流

A、B、C、ΣABC三相分别具有真有效值LCD液晶显示

工作状态

稳压状态/市电状态

异常

过压、欠压、过载、保险丝断

人机界面

智能化的人机界面操作面板,方便设定查询各种参数

工作方式

具有稳压和市电两种工作方式

过载能力

过载承受时间与过载电流大小成比例。

人机界面

智能化的人机界面操作面板,方便设定查询各种参数

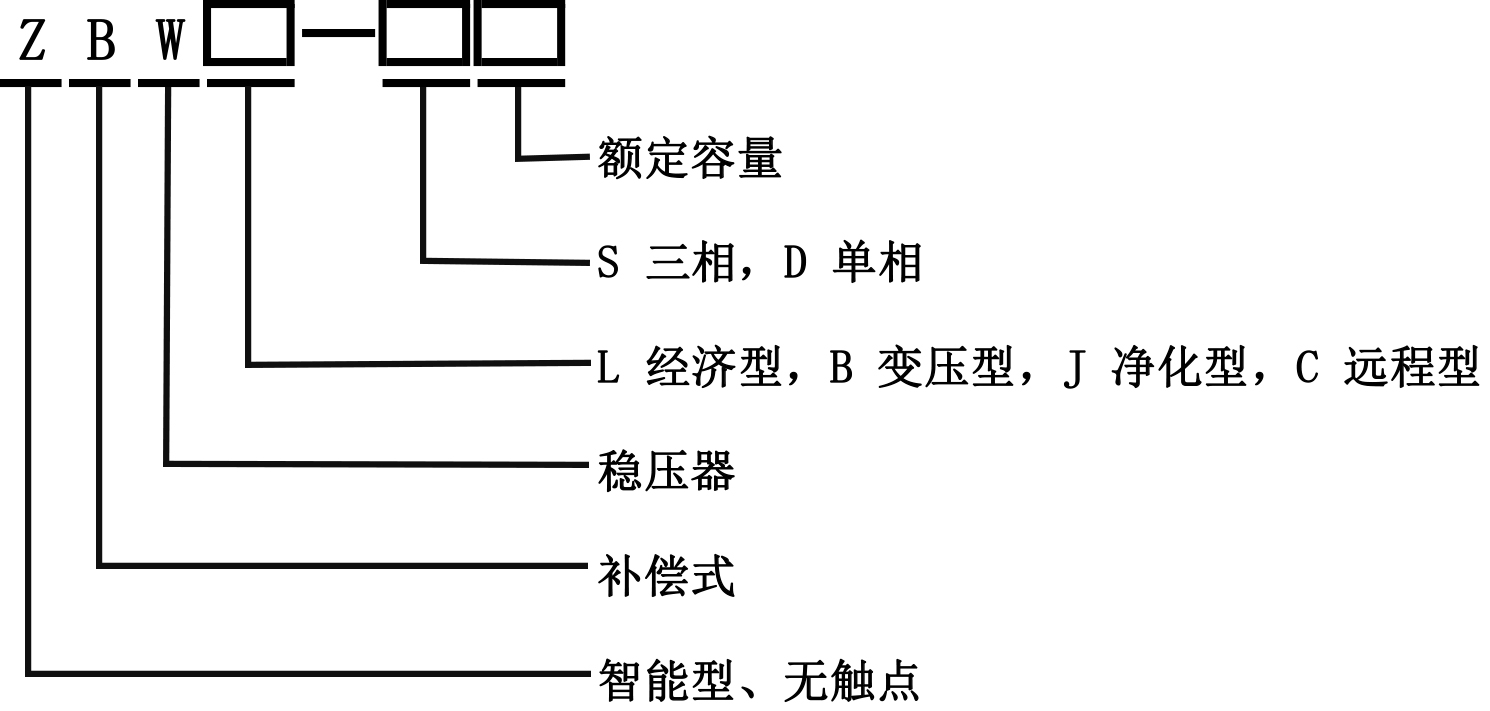

型号名称

三相型号规格

型号规格

额定电流(A)

电压参数

外形尺寸W*D*H

备注

ZBWT-S10KVA

15

输入范围:
±20%

额定电压:
三相四线+地线(L1+L2+L3+N+PE)
380V/400V;

350*600*750mm
(带锁定轮子)



ZBWT-S20KVA

30

ZBWT-S30KVA

46

ZBWT-S50KVA

76

390*650*870mm
(带锁定轮子)



ZBWT-S80KVA

121

460*700*1200mm



ZBWT-S100KVA

152

ZBWT-S150KVA

228

760*660*1600mm



ZBWT-S180KVA

273

ZBWT-S225KVA

342

ZBWT-S250KVA

380

1150*850*2200mm



ZBWT-S320KVA

486

ZBWT-S400KVA

608

ZBWT-S500KVA

760

ZBWT-S600KVA

912

ZBWT-S800KVA

1216

1500*1000*2200mm



ZBWT-S1000KVA

1520

ZBWT-S1200KVA

1824

1800*1000*2200mm



ZBWT-S1400KVA

2127

ZBWT-S1600KVA

2431

2400*1000*2200mm




单相相型号规格

型号规格

额定电流(A)

电压参数

外形尺寸W*D*H

备注

ZBWT-D3KVA

13.5

输入范围:
±20%

输入电压:
两相三线(L1+N+PE)
220V/230V;

220*500*370mm



ZBWT-D5KVA

22.5

ZBWT-D10KVA

45

260*600*400mm



ZBWT-D20KVA

90

350*600*400mm



ZBWT-D30KVA

137

390*650*670mm



ZBWT-D50KVA

228

说明:产品不断升级中,更新可能滞后,该技术资料仅供参考。

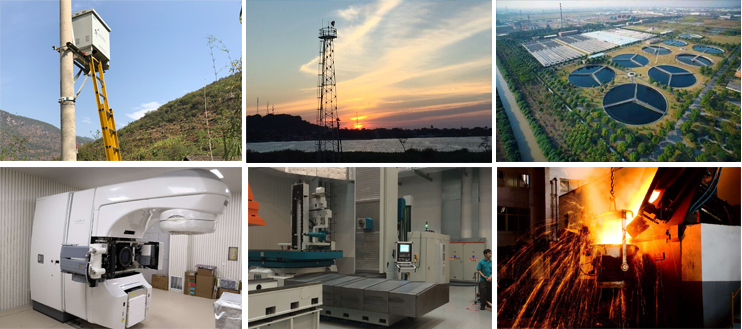

加工中心:激光切割机、各种机床; 医疗设备:CT、核磁共振、加速器; 广电通讯:广播电视发射台、通讯基站; 庄园酿酒设备;偏远农村供电; 进口设备、高精密设备的保护……
