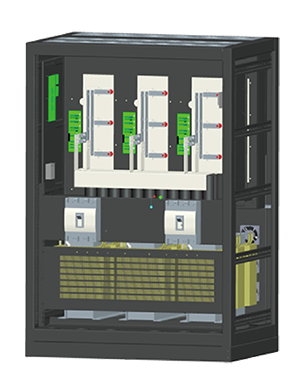

DVR动态电压恢复器

                                   指标

                                 备注

额定电压

三相380V/400V（可定制任何电压）
单相220V/230V（可定制任何电压）

三相三线（L1，L2，L3）+地线(PE)
单相两线（L,N)+地线(PE）
可选两路电源同时输入模块，输入两路电源任意切换，可保证无间断输出

正常工作输入范围

±20%

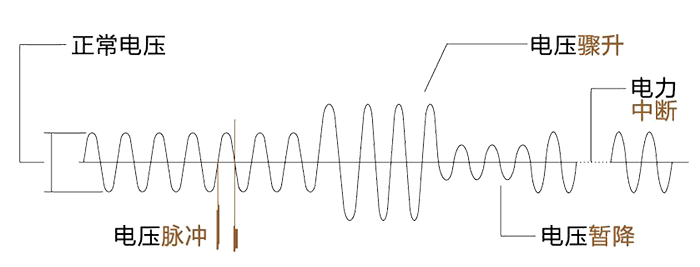

短时跌落范围

输入可完全中断2个周波，可保证正常输出

可选延长跌落时间

输入缺相

在输入缺相的情况下，可保证正常输出，当输入的另外两相供电功率足够大时可长期连续工作

输入频率

40-70HZ

隔离变压器

△/Y

双电源输入功能

ATS双电源输入功能，具备油机启动接口

选项，非标配

效率

>80%

                                   指标

                                 备注

输出中心电压

三相380V/400V（±7%可设定）
单相220V/230V（±7%可设定）

三相四线（L1，L2，L3,N）+地线(PE)
单相两线（L,N)+地线(PE）

输出电压精度

<±2%

输出电压谐波THDv

<3%

三相平衡度

三相电压自动平衡

负载性质

任意负载

过载能力

120%10分钟 150%1分钟

旁路功能

手动旁路

                                   指标

                                 备注

主控元件

主要测量控制芯片采用ARM32位处理器，逆变执行元件采用IGBT模块

控制采样速率

＞8K/S

响应补偿速度

<2ms

针对输入电压波动

控制方式

电压闭环控制

接口

RS485，MODBUS-RTU协议

可选TCP/IP，GPRS

                                   指标

                                 备注

显示介质

7英寸触摸屏

显示额定参数

输入电压、输出电压、输出电流、频率、功率、负载率、功率因数等

显示告警内容

熔丝断、输出过压、输出欠压、输出过载、缺相、浪涌保护模块失效、IGBT模块故障、温度过高

额定参数显示精度

1.0级

电压参数分辨率

0.1V

可定制更高分辨率

电流参数分辨率

0.1A

可定制更高分辨率

                                   指标

                                 备注

保护种类

熔丝断、输出过压、输出欠压、输出过载、缺相、浪涌保护模块失效、IGBT模块故障、温度过高

保护方式

切断输出

                                   指标

                                 备注

散热方式

温控强制风冷

防护等级

户内IP20；户外IP33或更高等级

额定电流（A）

电压参数

外形尺寸W*D*H

备注

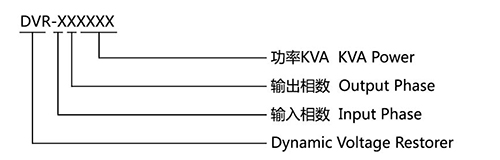

DVR33010KVA

15

额定电压：
三相四线+地线（L1+L2+L3+N+PE）
380V/400V;

600*900*1200mm

DVR33020KVA

30

DVR33030KVA

46

DVR33050KVA

76

600*900*1600mm

DVR33080KVA

121

600*900*2000mm

DVR33100KVA

152

DVR33150KVA

228

600*900*1600mm
双柜

DVR33180KVA

273

DVR33225KVA

342

DVR33250KVA

380

600*900*2000mm一柜
1000*900*2000mm一柜

DVR33320KVA

486

DVR33400KVA

608

DVR33500KVA

760

600*900*2000mm二柜
1000*900*2000mm一柜

DVR33600KVA

912

DVR33800KVA

1216

600*900*2000mm三柜
1200*900*2000mm一柜

DVR331000KVA

1520

DVR331200KVA

1824

600*900*2000mm三柜
1400*900*2000mm一柜

DVR331400KVA

2127

DVR331600KVA

2431

600*900*2000mm四柜
1600*900*2000mm一柜

额定电流（A）

电压参数

外形尺寸W*D*H

备注

DVR11003KVA

13.5

输入电压：
两相三线（L1+N+PE）
220V/230V;

600*500*445mm

DVR11005KVA

22.5

DVR11010KVA

45

600*500*850mm

DVR11020KVA

90

600*500*1200mm

DVR11030KVA

137

600*900*1200mm

DVR11050KVA

228
